Passiivinen droonisuojaus

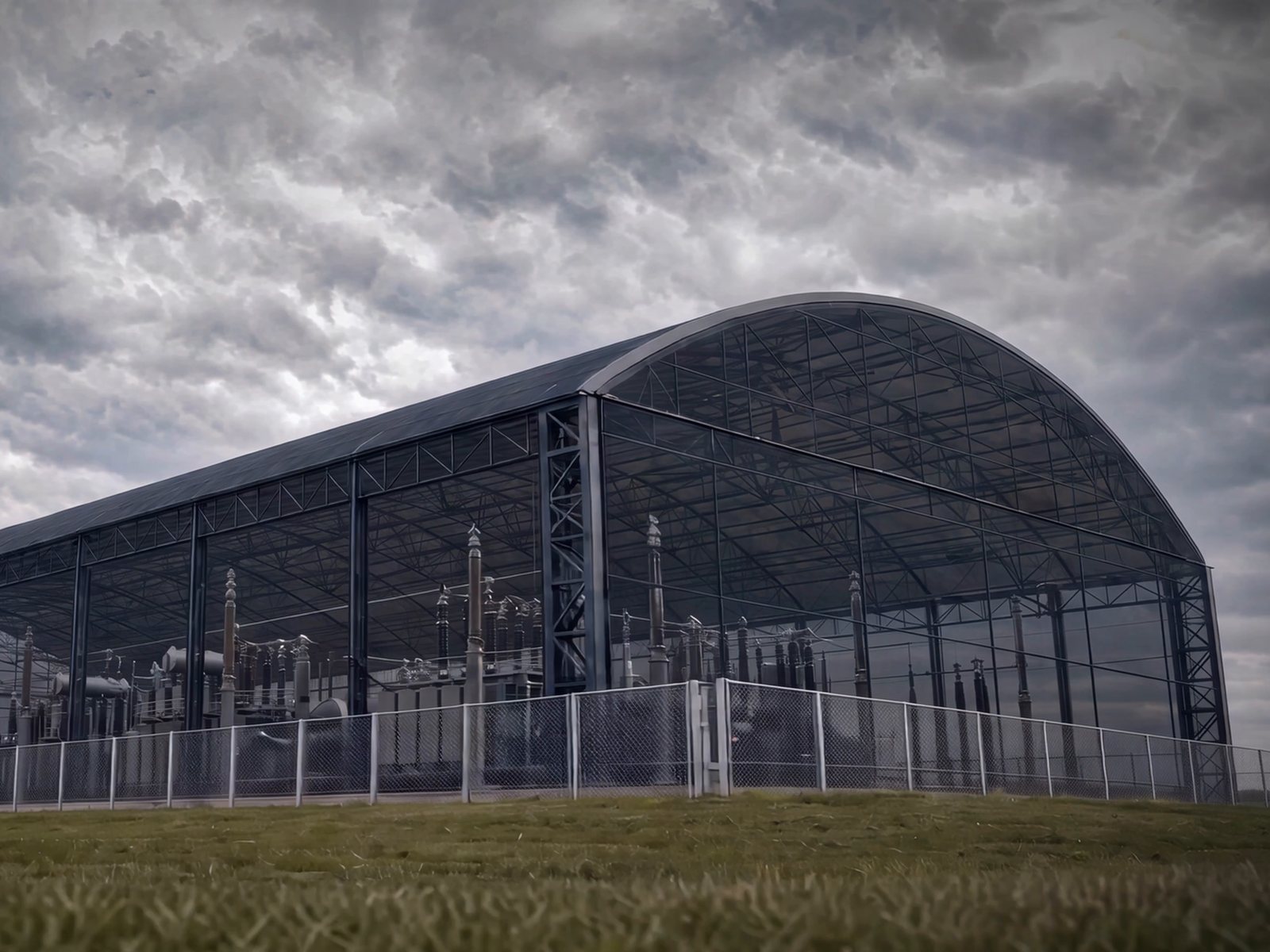

HelixHold suojaa puolustuskohteita, sähköasemia, polttoainevarastoja ja muuta kriittistä infrastruktuuria. Luja suojaverkko kiinnitetään teräsrunkoon, joka ankkuroidaan maahan ruuvipaaluilla.
Järjestelmä suunnitellaan ja valmistetaan etukäteen. Kun suojaa tarvitaan, jäljellä on enää asennus.
Suomalaista suunnittelua, toimittajana Paalupiste Oy.

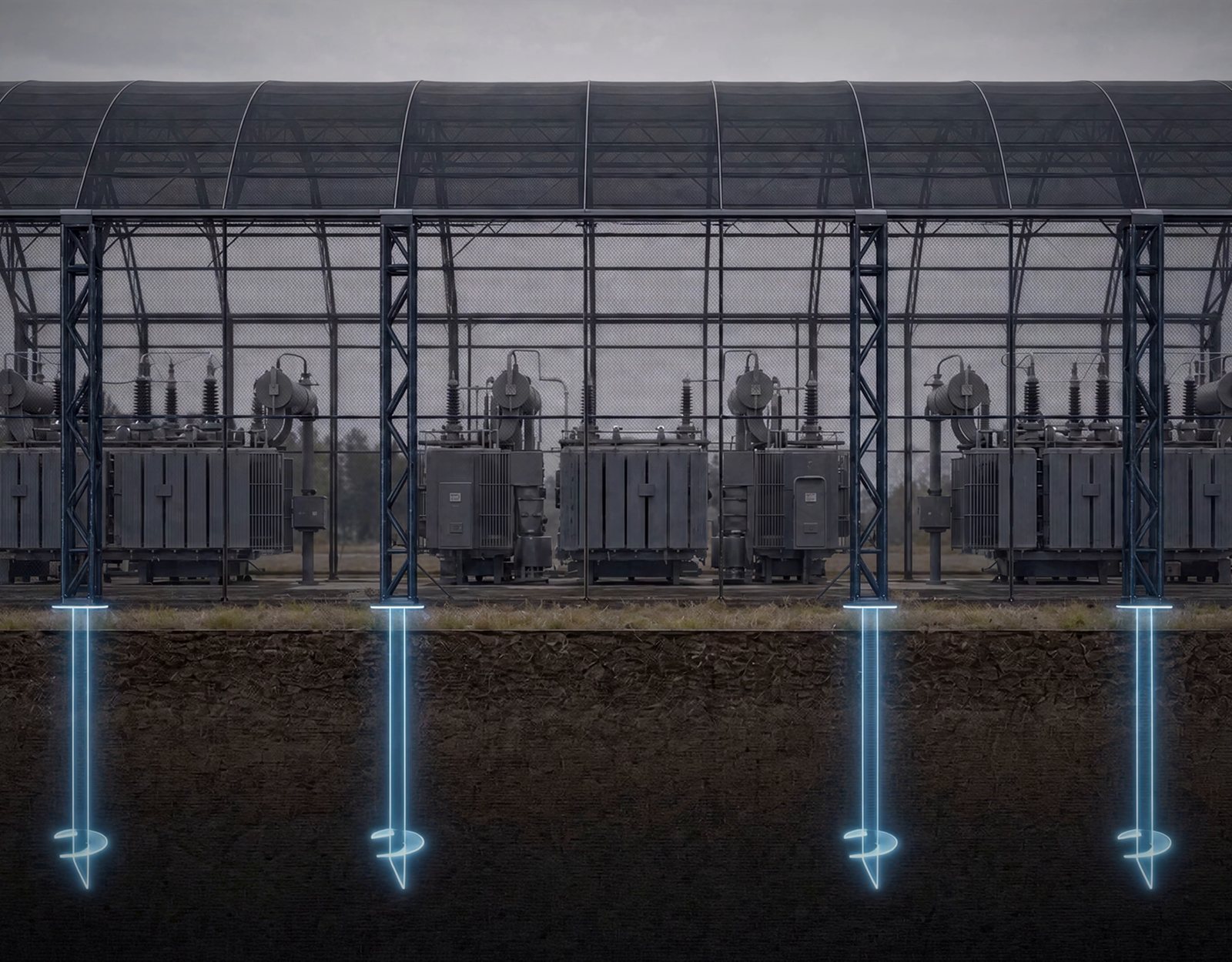

Järjestelmä
3Suojaverkko
2Teräsrunko
1Ruuvipaalut
Ruuvipaalut ankkuroivat rungon ja ottavat vastaan sekä puristus- että vetokuormat. Sopivassa maaperässä kaivutöitä ja betonivaluja ei tarvita.
Runko kannattelee verkkoa ja siirtää tuuli- ja iskukuormat perustuksille. Rungosta voidaan tehdä katos tai joka puolelta suljettu rakenne sen mukaan, mitä suojataan ja kuinka paljon ympärillä on tilaa.
Verkko mitoitetaan niin, että drooni pysähtyy ennen suojattavaa laitteistoa. Silmäkoko, kireys, verkkokerrosten määrä ja etäisyys kohteesta valitaan sovitun suojaustason mukaan.
Riskienhallinta
Havainnointi ja aktiivinen droonintorjunta (C-UAS) pienentävät riskiä, että drooni pääsee kohteeseen asti. Kokonaan sitä ne eivät poista. HelixHold on fyysinen suoja juuri tätä jäännösriskiä vastaan, ja se toimii ilman sähköä, ohjelmistoja tai miehitystä.
2:18
Katso konseptivideoValmistelu, asennus ja käyttö. Video on englanninkielinen.
Valmistelu

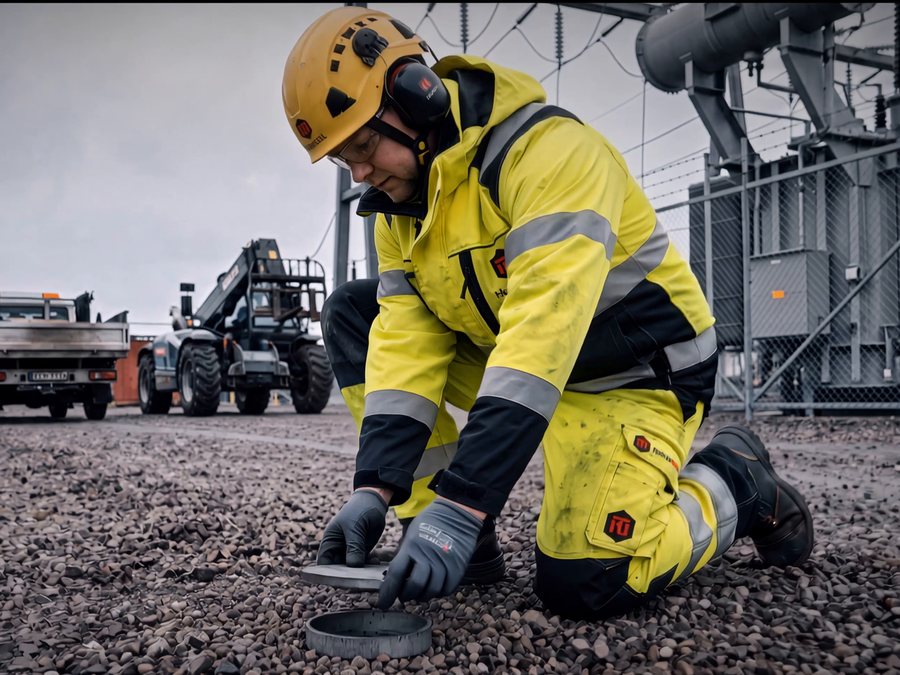

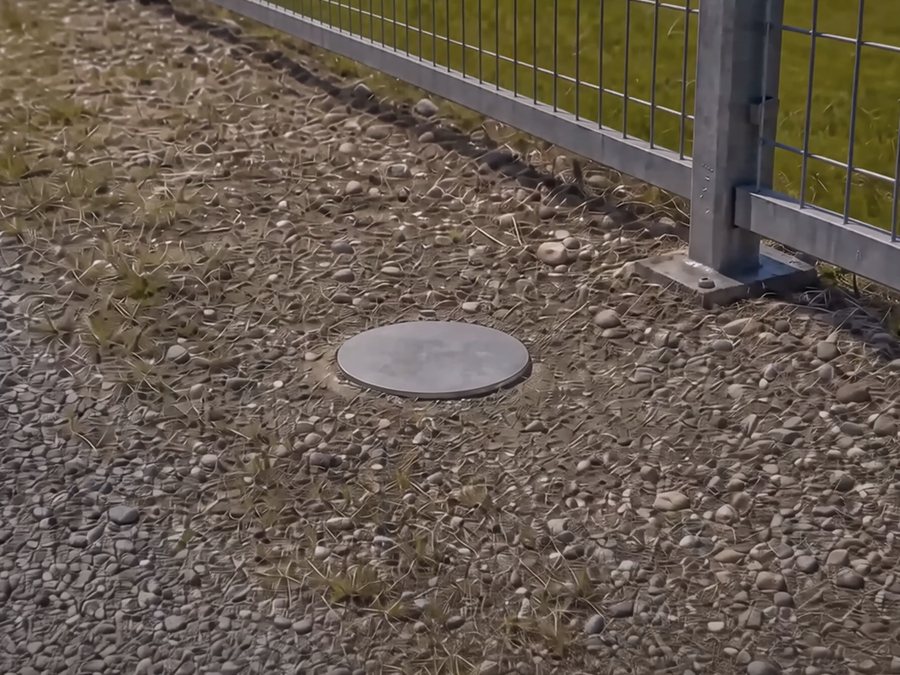

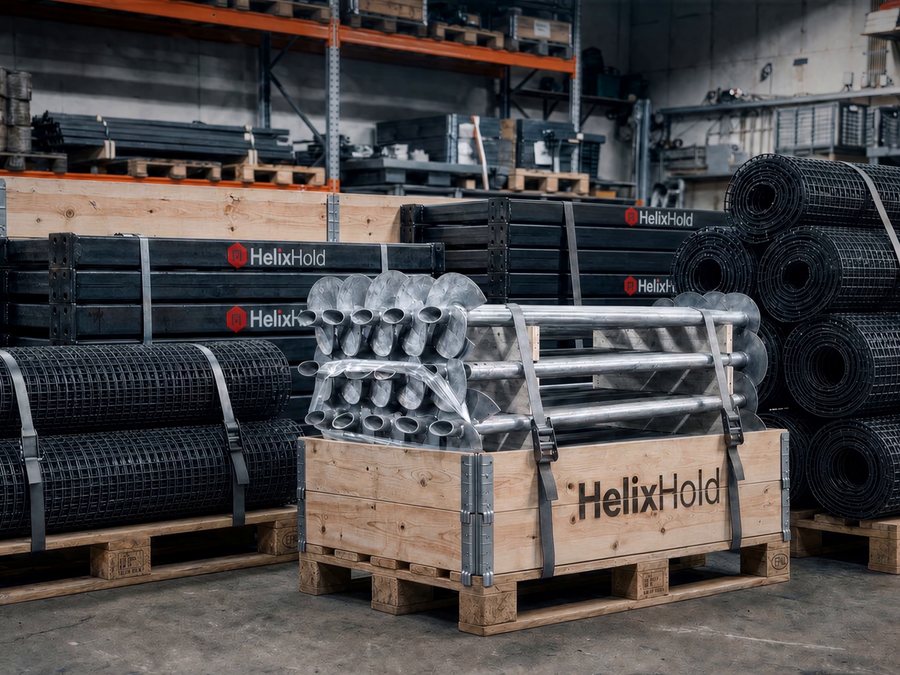

Järjestelmä suunnitellaan kohteen mukaan, ja runko ja verkko valmistetaan varastoon odottamaan. Jos maaperä sen sallii, myös ruuvipaalut kierretään maahan valmiiksi ja peitetään suojakansilla. Kohde on koko ajan normaalissa käytössä.

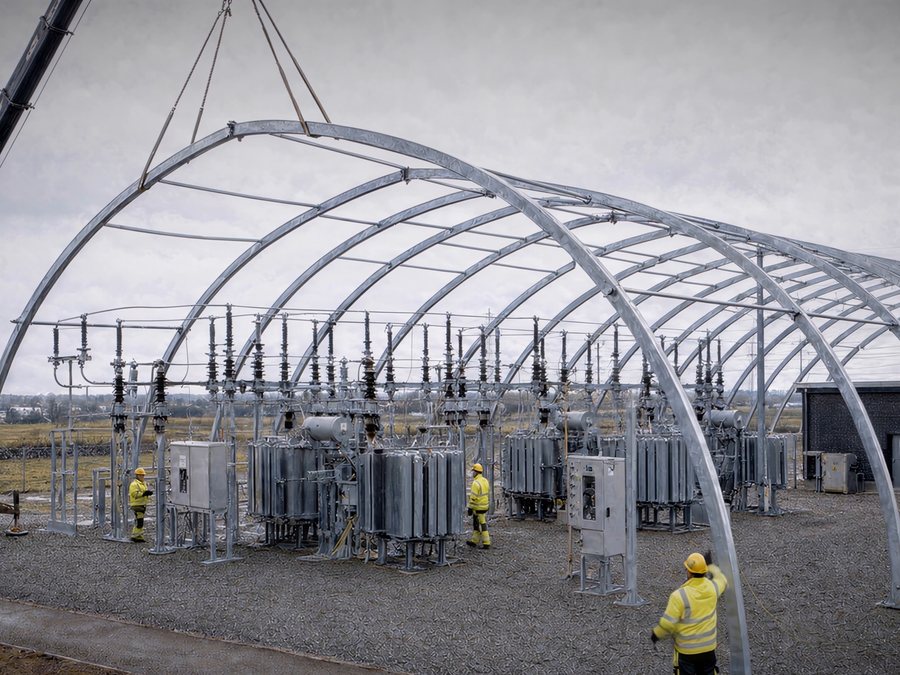

Tarvittaessa runko ja verkko asennetaan valmiisiin perustuksiin. Näin uhkatason nousuun voi varautua ilman, että koko rakenne on pystyssä joka päivä. Järjestelmän voi myös asentaa heti pysyvästi paikalleen.
Etukäteen
Tarpeen tullen
Iskutesti

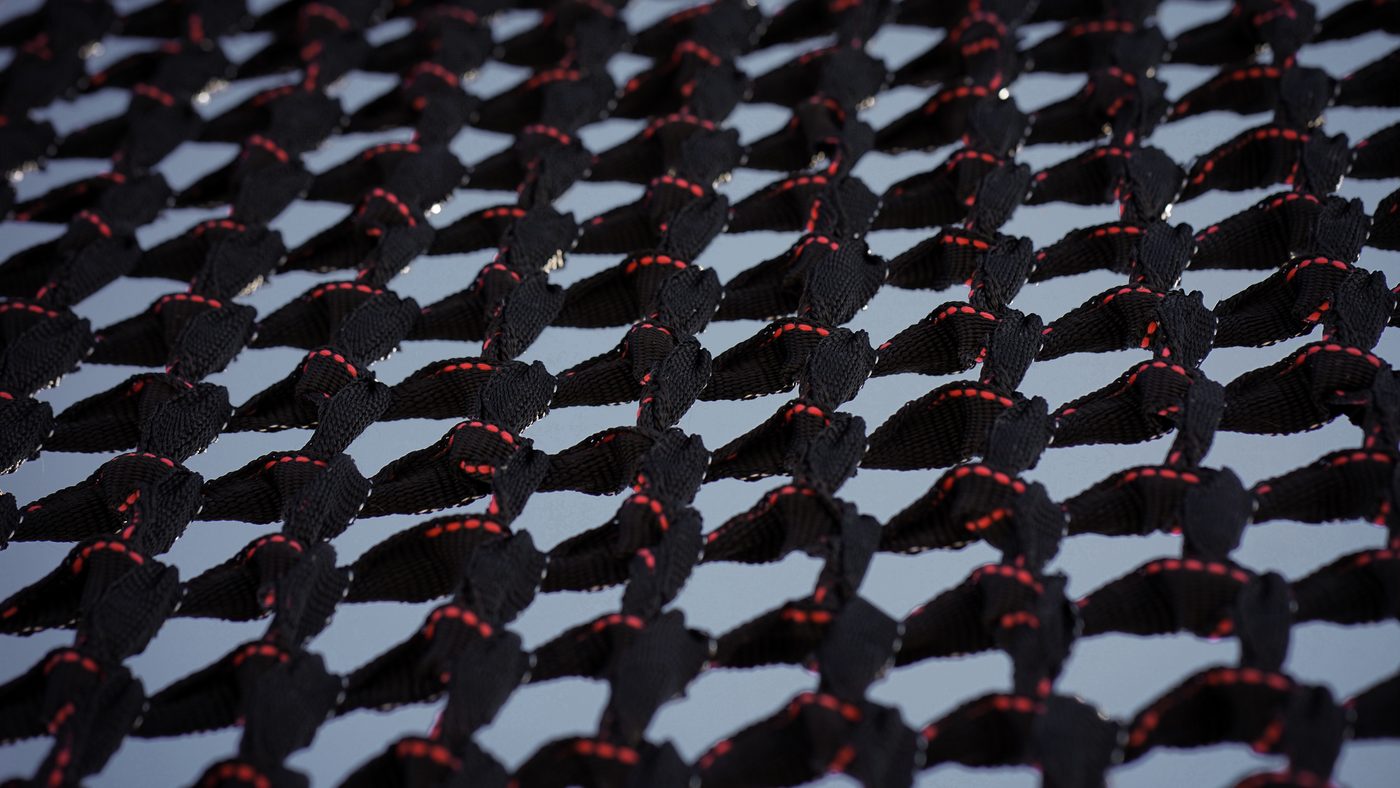

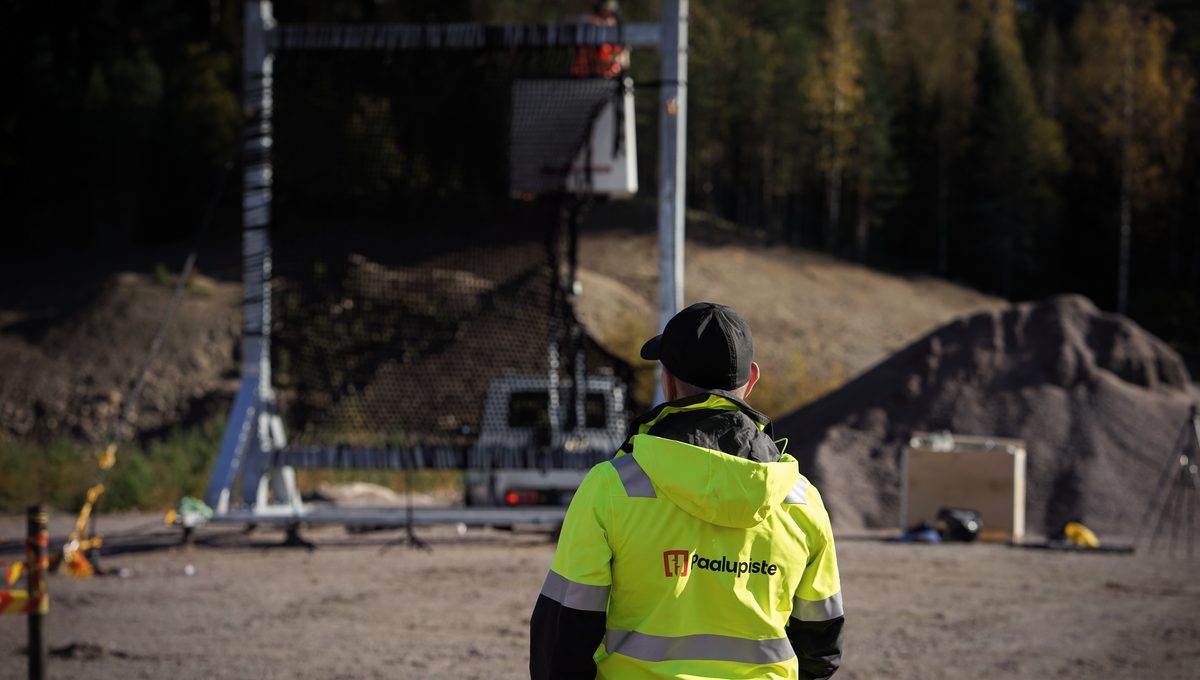

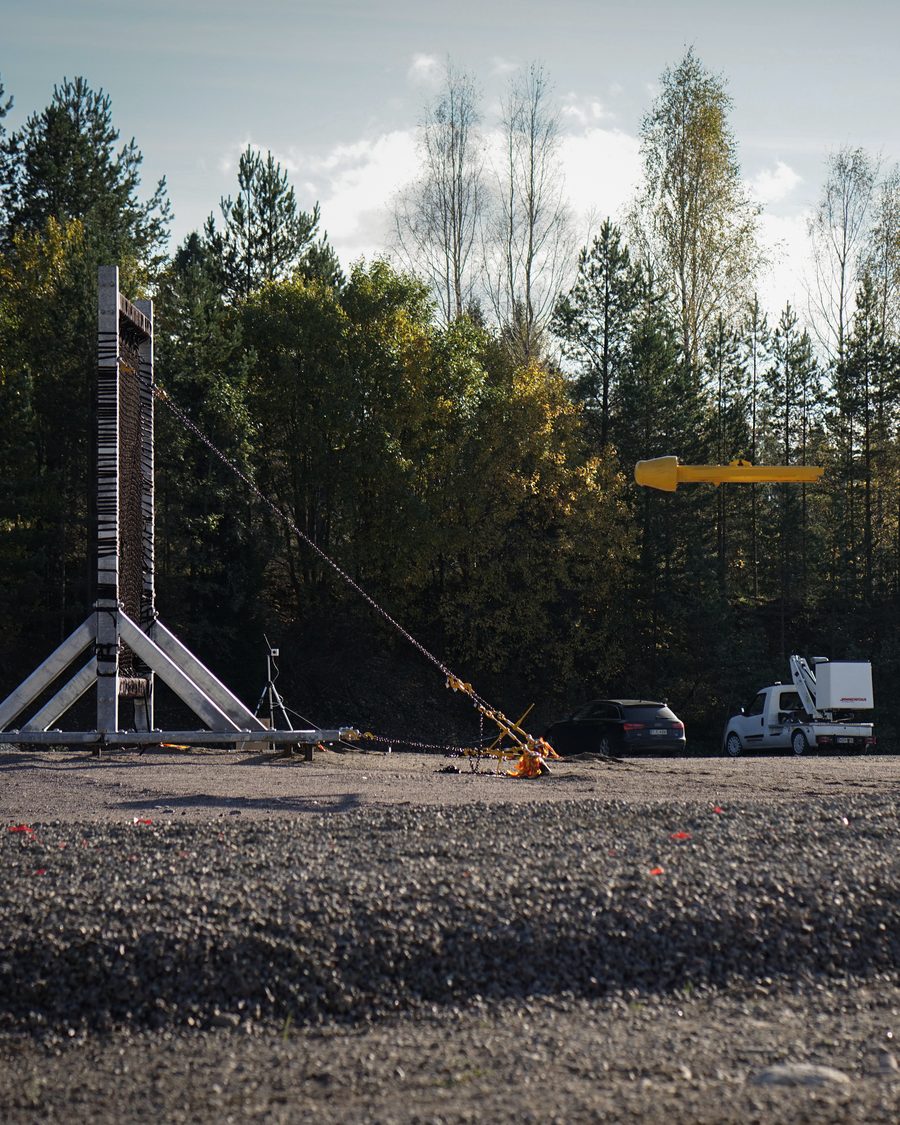

Shahed-kokoluokan droonimalli laukaistaan teräksiseen testikehikkoon kiinnitettyyn verkkopaneeliin. Testikierroksen iskukuormat olivat suuria. Videolla verkko ottaa mallin kiinni ja pitää sen.
Verkko, runko ja perustukset mitoitetaan hankkeen alussa sovitun suojaustason mukaan. Verkon ja suojattavan kohteen väliin jätetään tilaa, jotta verkko pääsee joustamaan iskussa. Verkko tehdään usein kaksin- tai kolminkertaisena, ja rakenteeseen voidaan tarvittaessa lisätä ballistinen suojaus.
Käyttökohteet

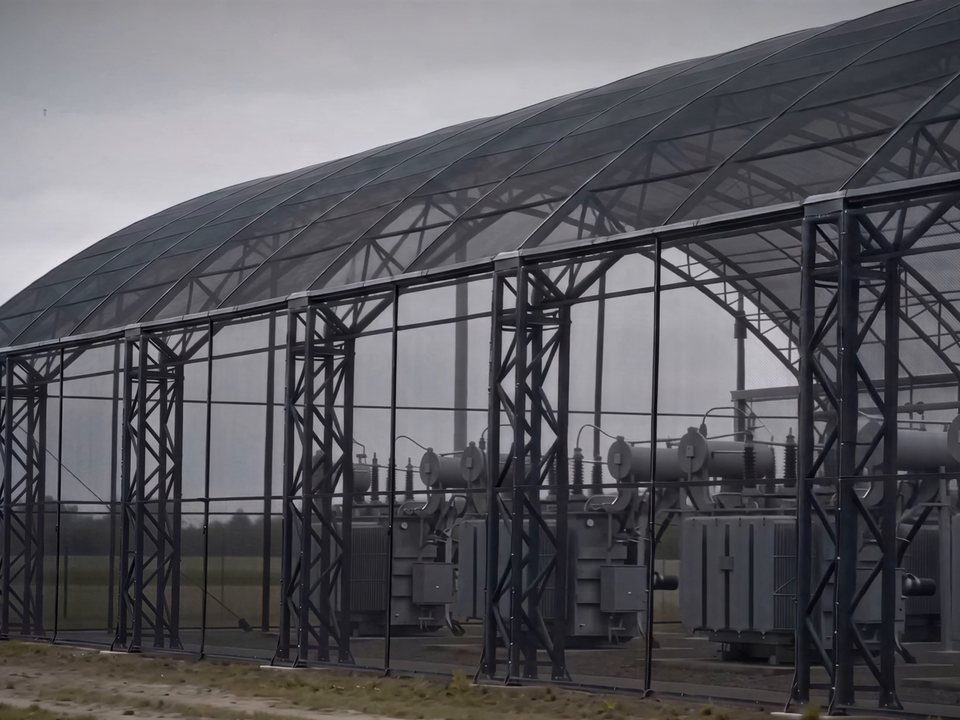

Sähköasemat, akkuvarastot ja pumppaamot.

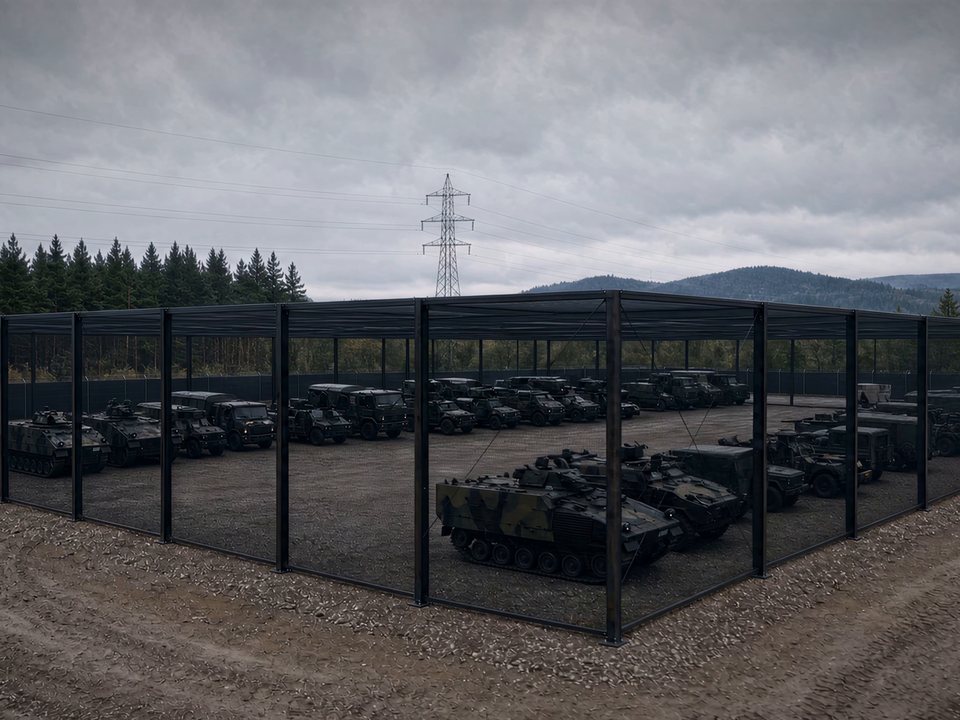

Puolustusteollisuuden laitokset, varikot ja ajoneuvojen säilytysalueet.
Satamat, terminaalit, logistiikka-alueet ja teollisuuslaitokset.

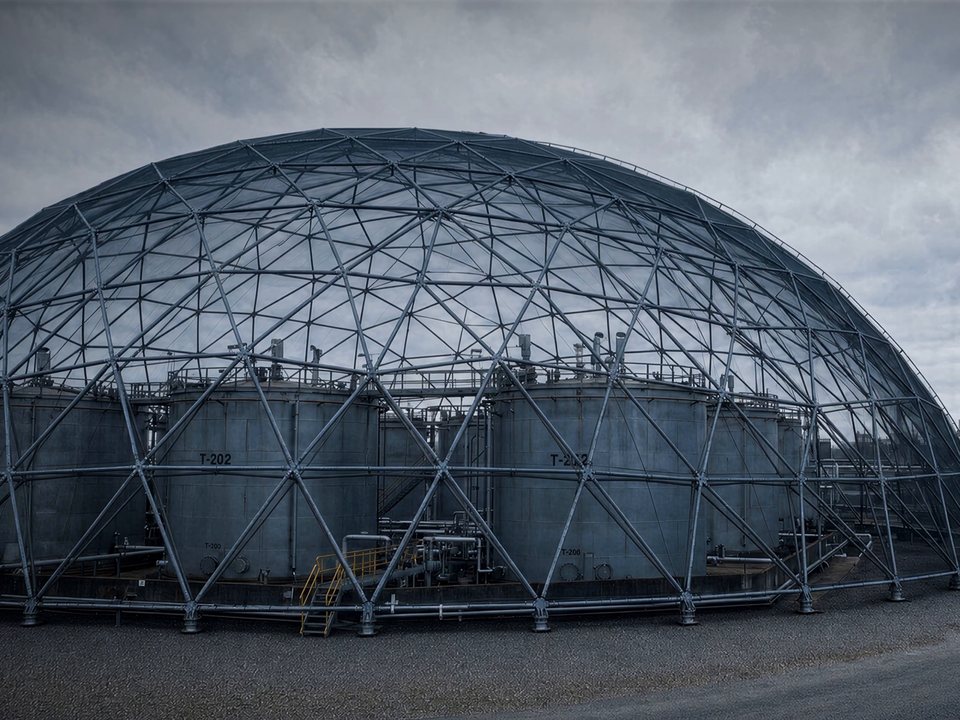

Säiliöalueet, lastauspaikat ja polttoaineen ulkovarastot.
Toimitus
Kokonaistoimitus
Rakenne mitoitetaan kokonaisuutena eurokoodien tai kansallisten normien mukaan.
Perustukset, joissa on valmiit liitoskohdat rungolle.
Runko ja liitokset suunnitellaan kohteen ja laitteiston mukaan.
Verkko mitoitetaan sovitun suojaustason mukaan, tarvittaessa varaverkkoineen.
Sovitaan hankekohtaisesti

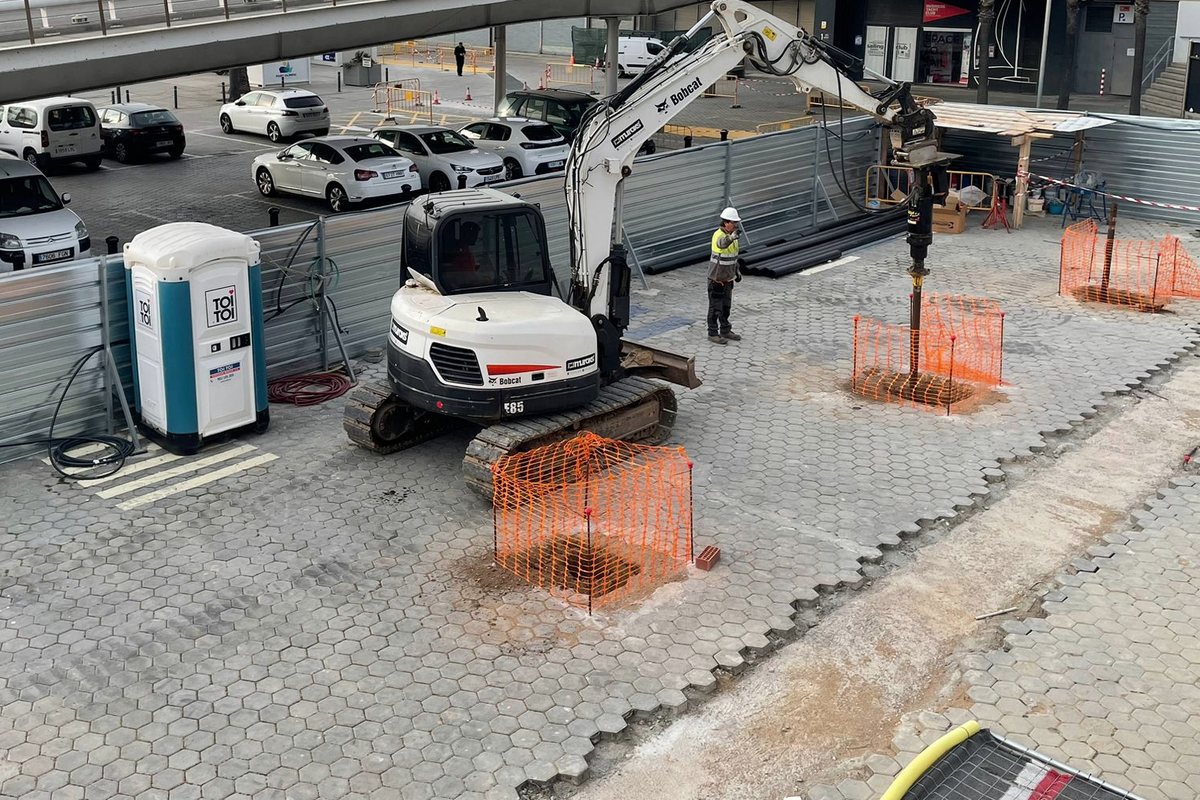

Paalupiste suunnittelee, valmistaa ja asentaa perustuksia ja teräsrakenteita. Toimituksia on tehty eri puolille Eurooppaa ja Yhdysvaltoihin.
Kysymykset
Aitoa testikuvaaSiihen vaikuttavat suojattava kohde, drooniuhka, ympärillä oleva tila ja maaperä. Kohteen yleiskuvauksen perusteella voimme jo käydä läpi suojaus- ja perustamisvaihtoehdot.
Voi. Jos kallio on liian lähellä pintaa tai maassa kulkee kaapeleita tai putkia, runko voidaan perustaa betonipainojen varaan. Ruuvipaaluilla asennus on kuitenkin yleensä yksinkertaisempaa ja tehokkaampaa.
HelixHoldissa verkko, sen kiinnitykset, runko ja perustukset mitoitetaan kokonaisuutena drooni-iskua varten. Kun ostaa pelkän verkon, joutuu ratkaisemaan rungon, liitokset ja perustukset itse.
Ei korvaa. Se toimii niiden rinnalla passiivisena esteenä siltä varalta, että drooni pääsee kohteeseen asti.
Niihin vaikuttavat suojattavan alueen koko, suojaustaso, rakenne, maaperä ja asennuksen laajuus. Kun nämä on määritelty, kerromme hinnan ja toimitusaikataulun tarjouksessa.
Hankkeen voi myös toteuttaa vaiheittain niin, että perustukset tehdään ensin.
Asennusaika riippuu kohteesta ja rakenteen koosta. Kun runko ja verkko on jo valmistettu ja perustukset ovat maassa, lähtötilanne on aivan toinen kuin tyhjästä aloitettavassa hankkeessa.
Vaurioituneet verkkopaneelit voidaan vaihtaa. Toimitukseen voi kuulua varaverkkoja, jolloin suojaus saadaan nopeasti takaisin kuntoon.
Alkuun riittää yleiskuvaus suojattavasta kohteesta, sen arvioitu koko ja toivottu aikataulu. Jos drooniuhka on jo tiedossa, senkin voi kertoa. Tarkemmat vaatimukset käydään läpi yhdessä.
Lomake ja tavallinen sähköposti sopivat vain yleiseen yhteydenottoon, jossa ei ole luottamuksellisia tietoja. Piirustukset, asemapiirrokset ja tarkemmat kohdetiedot vaihdetaan vasta erikseen sovitun suojatun kanavan kautta.
Mitoituksen pohjana ovat eurokoodit tai kohdemaan kansalliset normit.
HelixHold voidaan mitoittaa Yhdysvaltain puolustusministeriön luokituksen mukaisten UAS Group 3-4 -droonien iskuille. Erikoistoteutuksena se voidaan mitoittaa myös Group 5 -droonien iskuille. Group 3 -luokkaan kuuluvat esimerkiksi Shahed 136:n kaltaiset kertakäyttöiset iskudroonit (OWA). Luokitteluperusteet ja mitoitusoletukset käydään läpi hankekohtaisesti ja luottamuksellisesti. Toimitetuista hankkeista ei kerrota julkisesti.
Yhteydenotto
Kerro lyhyesti kohteesta, niin käydään yhdessä läpi, miten hanke voisi edetä.
Kiitos, saimme viestisi. Otamme yhteyttä sähköpostilla tai puhelimella.
Älä lähetä piirustuksia tai arkaluonteisia tietoja, ennen kuin olemme sopineet suojatusta kanavasta.
Viestin lähetys epäonnistui. Tiedot ovat yhä tallessa lomakkeessa. Yritä uudelleen tai ota yhteyttä sähköpostilla tai puhelimella.
Voit myös soittaa numeroon +358 19 523 2312. Pidä tavalliset sähköpostit yleisellä tasolla äläkä lähetä niissä arkaluonteisia kohdetietoja.
